工艺篇|一文读懂纸浆模塑包装加工&成型工艺特点及流程

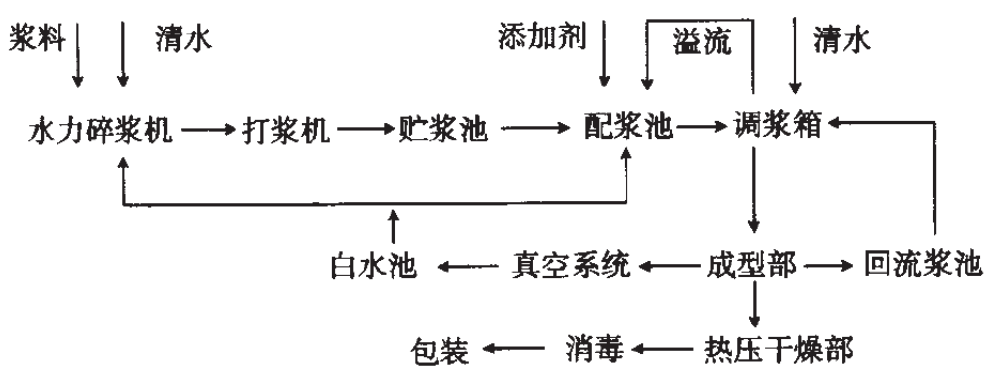

1、制浆

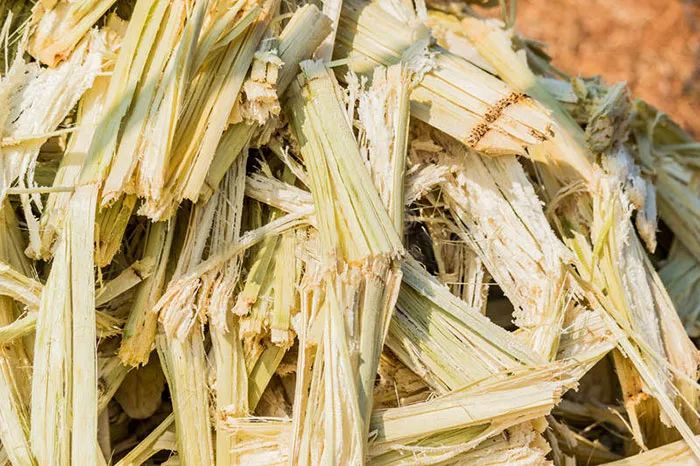

1）原料

2）工艺

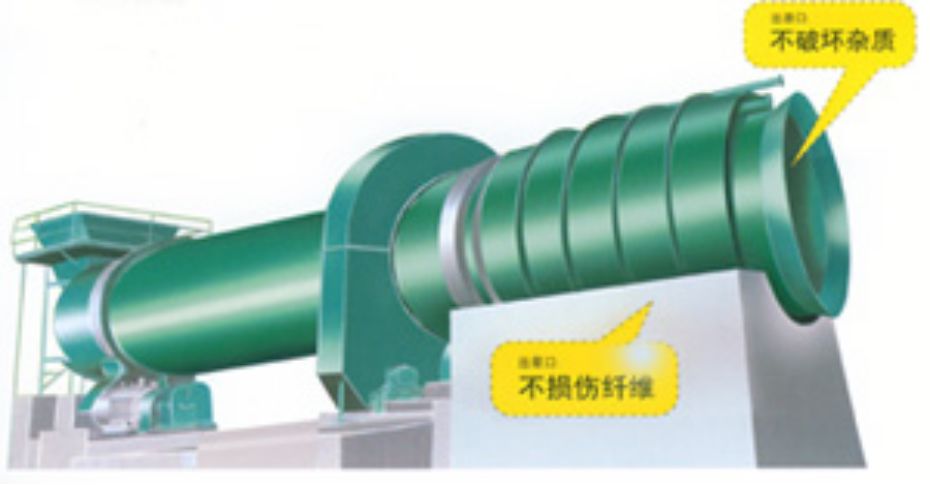

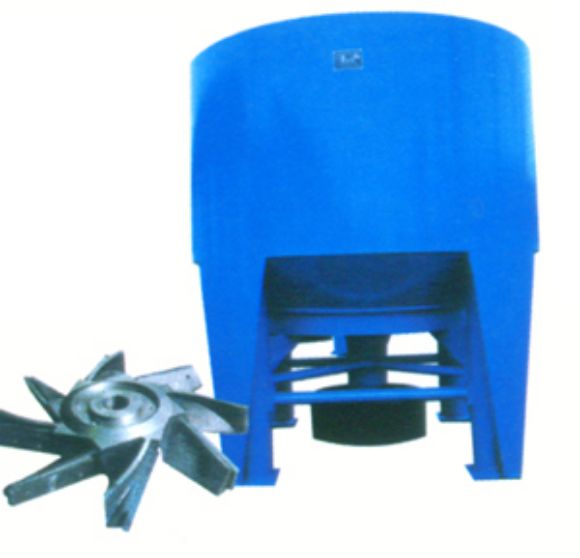

 分拣→碎解→筛选→磨浆→除砂

2、配浆

配浆工序包括填料、颜料、防水防油剂等化学助剂的加入，并需调整PH值和纸浆浓度。

1）添加剂

2）调浆：pH值4.5～5.0   浆浓：1％～2％

3、成型

纸浆模塑制品的成型过程是纸浆中的纤维在成型网模上的沉积和过滤脱水过程。按其成型方式分为以下三种：

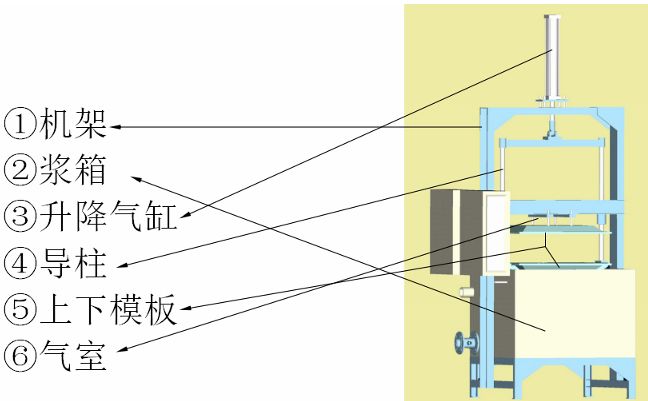

1）真空成型法

真空成型法

原理：

成型模为多孔结构，表面附有一定网目的成型网。通过真空抽吸，使成型模内腔形成真空，纸浆中的纤维沉积附着在成型网表面上，而大量的水分在真空抽吸时带走。

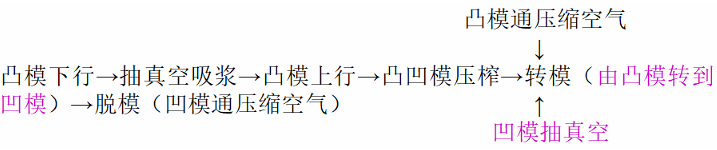

 2）压缩空气成型法

原理：

压缩空气成型法与真空成型法相反，不是利用真空抽吸力，而是利用压缩空气作为过滤动力，加速纸浆纤维在网模上的沉积和脱水过程。

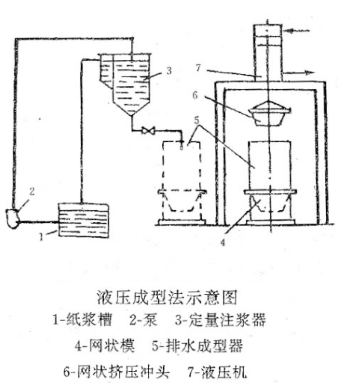

 3）挤压成型法

原理：

成型腔内注入定量的纸浆，成型上模在气动或液动作用下向下挤压，使纸浆在密封状态下，在成型腔内的网膜上成型，水从网模下端排出。

4、压榨

1）作用：

①脱除纸模大部分水分。

②对制品进一步压实以提高纤维间的结合力并增加湿纸模的强度，消除成型时的网痕和提高制品的致密度和平滑度。

2）压榨方式：①冷压榨   ②热压榨

5、干燥

纸浆模塑制品经成型、压榨后，干度达到40％左右，已脱除了约98％左右的水分，还需耍通过干燥脱除多余的水分，使制品的干度达到97％左右的大气平衡干度。其干燥方式有：

带模干燥：制品平滑、致密，尺寸形状精确

脱模干燥：制品收缩率大、尺寸精度不高

6、整形

采用热压榨方法对干燥后的制品进行外形校正，使之符合质量要求。

带模干燥的制品不需进行整形。

脱模干燥的制品由于干燥过程中出现纸模收缩，几何尺寸变化，通过整形后可使制品的形状和表面质量得以改善。

7、包装

@纸塑包装材料及加工工艺关注者

想获取更多植物纤维模塑行业权威报告

第一时间了解行业发展趋势

扫码入群

完美收官 精彩继续

IPFM与您相约2024

IPFM国际植物纤维模塑产业展
